| 产品特性：高效 | 材质：碳钢 | 品牌：宁杰 |
| 连接形式：法兰 | 类型(通道位置)：二通式 | 驱动方式：气动 |
气动翻板阀
气动翻板阀生产厂家介绍
【气动翻板阀厂家】河北宁杰环保18031762621【多年经验】，专业做气动翻板阀型号全，气动翻板阀价格合理，质保2年、免费选型设计提供图纸定做快发后快。
本产品规格有：（单层、双层），法兰连接方式：（方口、圆口），还提供根据尺寸、要求定做。
气动翻板阀厂家把普通的翻板阀改进后，使得工作效率提高！我厂可以根据工况环境帮你选型推荐合理实用的产品，让你少花钱多办事、办实事的原则。

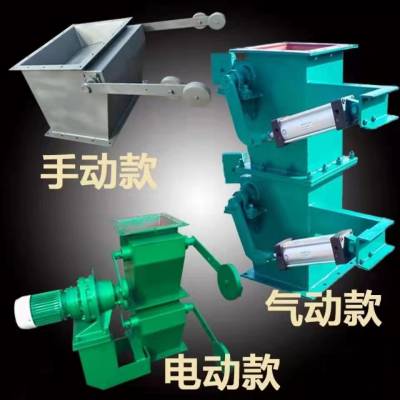

翻板阀产品系列还有：重锤翻板阀 电动翻板阀
气动翻板阀价格行情
【气动翻板阀价格】看是购买单层还是双层，材质是选用碳钢还是不锈钢，口径大小、尺寸要求等，决定翻板阀价格。
气动翻板阀结构图纸
气动翻板阀产品详细介绍
【气动翻板阀厂家】河北宁杰环保18031762621【多年经验】，专业做气动翻板阀型号全，气动翻板阀价格合理，质保2年、免费选型设计提供图纸定做快发后快。
本产品规格有：（单层、双层），法兰连接方式：（方口、圆口），还提供根据尺寸、要求定做。
气动翻板阀介绍
翻板阀改为气动为了开启关闭更快捷！更严密！要是使用双层锁风锁气更***。翻板阀适用于粉料、颗粒料、小块物料等。广泛应用于工业除尘设备、冶金、钢厂、电厂、化工厂、粮食等。
气动翻板阀材质
1、壳体：碳钢焊接（可做不锈钢）2、阀杆：45号钢（可做不锈钢）、3、阀瓣：碳钢板、5、摇杆：（可做不锈钢）、6、轴承座：铸铁。
气动翻板阀工作原理
翻板阀是有气动驱动开启和关闭，气缸是有电磁阀控制，当电磁阀A触点有电打开A管道，压缩空气出来通过管道去向气缸后部，推动阀芯打开翻板阀阀瓣，开始放料。封料时：电磁阀B触点通电B管道压缩空气出来顺管道去向气缸前端，把阀芯推向后方阀瓣关闭翻板阀。翻板阀锁气和锁风也是靠料封锁气。
气动翻板阀结构
1、气缸、2、阀瓣、3、轴承座、4、翻板、5、翻板阀壳体。
气动翻板阀特点
1、开闭动作快、行程平稳、没有回锤音。
2、密封严、锁气锁风好。
3、好保养、好维护、没故障。
气动翻板阀法兰参数
| 方口（mm） | 孔距（mm） | 外径（mm） | 圆口（mm） | 孔距（mm） | 外径（mm） | 螺栓孔（mm） |
| 150 | 200 | 240 | 150 | 200 | 250 | 8-ф11 |
| 180 | 230 | 280 | 180 | 240 | 280 | 8-ф13 |
| 200 | 250 | 300 | 200 | 260 | 300 | 8-ф13 |
| 220 | 270 | 330 | 220 | 280 | 320 | 8-ф13 |
| 240 | 290 | 340 | 240 | 300 | 340 | 8-ф15 |
| 260 | 310 | 360 | 260 | 320 | 360 | 8-ф15 |
| 280 | 330 | 380 | 280 | 340 | 380 | 8-ф18 |
| 300 | 350 | 400 | 300 | 360 | 400 | 8-ф18 |
| 320 | 370 | 420 | 320 | 380 | 440 | 8-ф18 |
| 340 | 390 | 450 | 340 | 400 | 450 | 8-ф18 |
| 400 | 450 | 500 | 400 | 460 | 500 | 8-ф18 |
| 440 | 490 | 550 | 440 | 500 | 560 | 8-ф18 |
| 480 | 540 | 600 | 480 | 550 | 610 | 16-ф18 |
| 500 | 590 | 640 | 500 | 590 | 650 | 16-ф18 |
| 600 | 680 | 740 | 600 | 680 | 750 | 16-ф18 |
气动翻板阀性能参数
| 型号 | 卸灰能力/（m3/h） | 接口尺寸/mm | 气缸缸径*行程/mm | 气源压力/MPa |
| SXF300 | 5-20 | 400*400 | 100*200 | 0.4-0.7 |
| SXF400 | 8-30 | 520*520 | 100*200 | 0.4-0.7 |
气动翻板阀日常维护
1、定期给轴承座注油孔注油保持润滑。
2、定期检查气缸密封垫和气管接头是否漏气，漏气及时更换密封垫。
